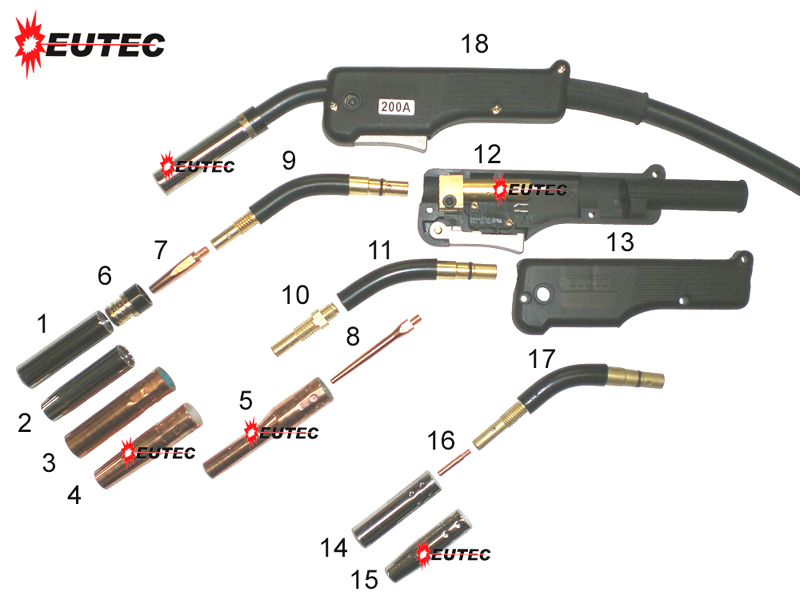

CS-17
/ CS-180 CO2
焊槍零件 ( 200A )
| 1 |
CS-180 平口氣罩
L : 65mm O : 15mm |
11 |
CS-180 分離式彎管 |
| 2 |
CS-180 斜口氣罩
L : 65mm O : 13mm |
12 |
CS-180 連接體 微動開關 板機 |
| 3 |
CS-180 一体式平口氣罩 |
13 |
CS-180 握把組 |
| 4 |
CS-180 一体式斜口氣罩 |
14 |
CS-17 平口氣罩 |
| 5 |
CS-180 一体式細徑加長氣罩 |
15 |
CS-17 斜口氣罩 |
| 6 |
CS-180 絕緣筒 ( 另有
電木 , 鐵弗龍材質 ) |
16 |
M4火嘴 |
| 7 |
火嘴 0.8-1.6mm
42&45mmL |
17 |
CS-17 彎管 |
| 8 |
細徑加長火嘴 70mmL |
18 |
CS-180 CO2 焊槍組 3M 4M
4.5M 5M |
| 9 |
CS-180 彎管 |
19 |
|
| 10 |
CS-180 分離式彎管用火嘴座 |
20 |
|

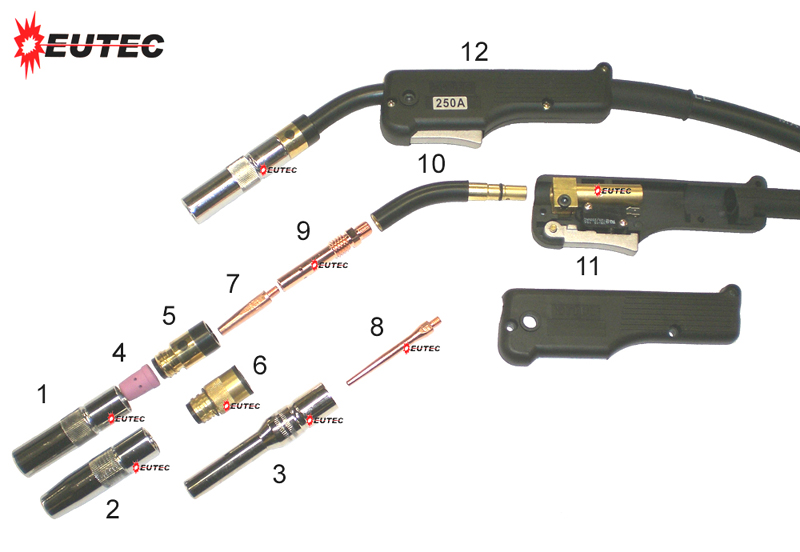

CS-250 CO2
焊槍零件
| 1 |
CS-350 平口氣罩
L : 73mm O : 16mm |
7 |
火嘴 0.8-1.6mm
42&45mmL |
| 2 |
CS-350 斜口氣罩
L : 73mm O : 12mm |
8 |
細徑加長火嘴 70mmL |
| 3 |
CS-350 細徑加長氣罩
100mmL |
9 |
CS-350 火嘴座 |
| 4 |
CS-350 散氣環 |
10 |
CS-180 分離式彎管 |
| 5 |
CS-350 絕緣筒 |
11 |
CS-180 連接體 微動開關 板機 握把組 |
| 6 |
CS-350 金屬絕緣筒 |
12 |
CS-250 CO2 焊槍組 3M 4M
4.5M 5M |
日式 CS-200A /
CS-250A CO2焊槍零件分解圖下載.PDF
日式 CS-350A /
CS-500A CO2焊槍零件分解圖下載.PDF

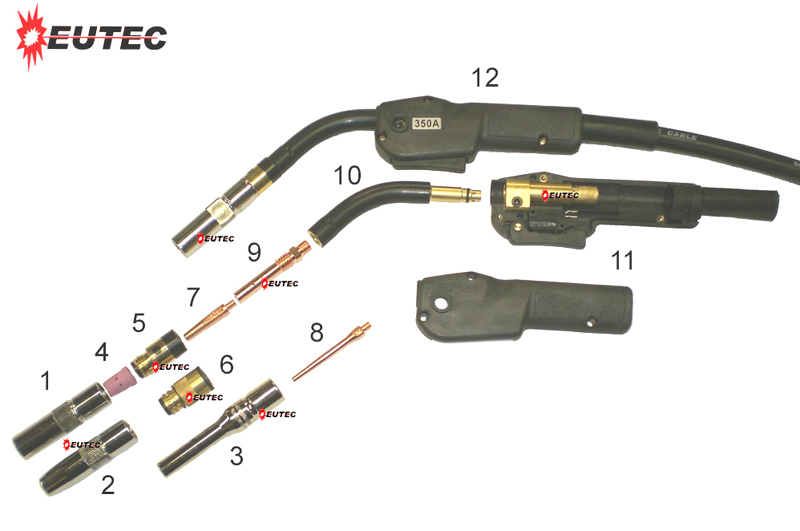

CS-350 CO2
焊槍零件
| 1 |
CS-350 平口氣罩
L : 73mm O : 16mm |
7 |
火嘴 0.8-1.6mm
42&45mmL |
| 2 |
CS-350 斜口氣罩
L : 73mm O : 12mm |
8 |
細徑加長火嘴 70mmL |
| 3 |
CS-350 細徑加長氣罩
100mmL |
9 |
CS-350 火嘴座 |
| 4 |
CS-350 散氣環 |
10 |
CS-350 分離式彎管 |
| 5 |
CS-350 絕緣筒 |
11 |
CS-350 連接體 微動開關 板機 握把組 |
| 6 |
CS-350 金屬絕緣筒 |
12 |
CS-350 CO2 焊槍組 3M 4M
4.5M 5M |

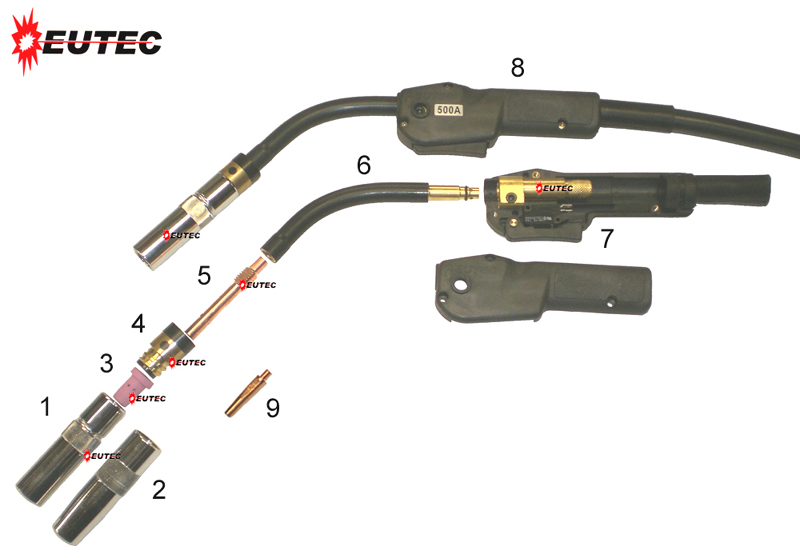

CS-500 CO2
焊槍零件
| 1 |
CS-500 平口氣罩
L : 88mm O : 19mm |
6 |
CS-500 彎管 |
| 2 |
CS-500 斜口氣罩
L : 88mm O : 16mm |
7 |
CS-500 連接體 微動開關 板機 握把組 |
| 3 |
CS-500 散氣環 |
8 |
CS-500 CO2 焊槍組 3M 4M
4.5M 5M |
| 4 |
CS-500 絕緣筒 |
9 |
火嘴 0.8-1.6mm
42&45mmL |
| 5 |
CS-500 火嘴座 |
|
|
日式 CS-200A /
CS-250A CO2焊槍零件分解圖下載.PDF
日式 CS-350A /
CS-500A CO2焊槍零件分解圖下載.PDF

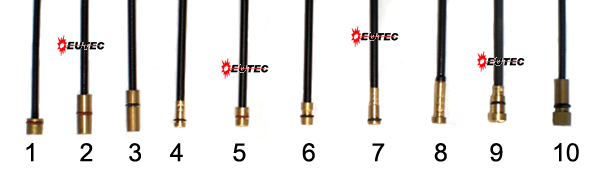

各式CO2焊槍內導管
| 1 |
松下 180
11mm |
6 |
TOKIN / 新OTC
8mm |
| 2 |
松下 350 / 500
9.5mm |
7 |
EUAN
9mm |
| 3 |
日立
9mm |
8 |
林肯
9.5mm |
| 4 |
歐式
8mm |
9 |
BERNARD
12.5mm |
| 5 |
OTC 舊型
9mm |
10 |
ESAB
12.5mm |

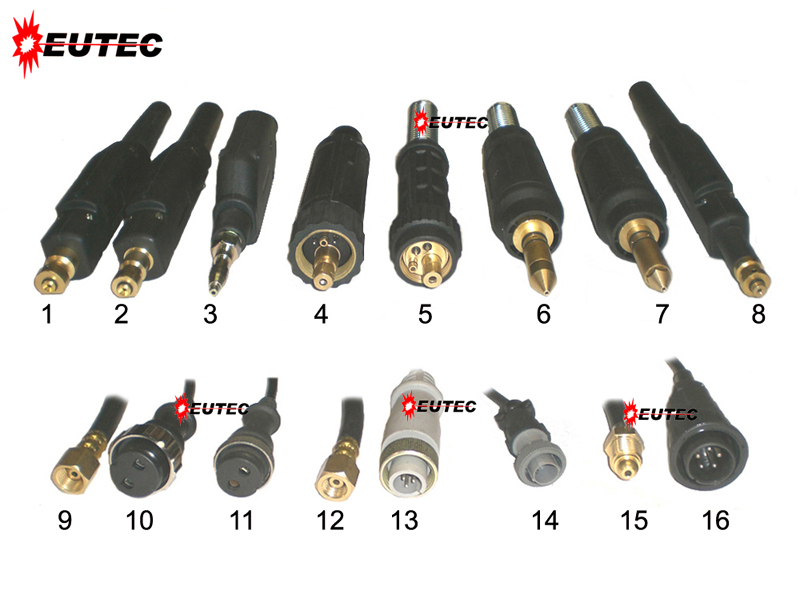

各式CO2焊槍
槍尾銅頭 / 氣管 /
2P插頭
| 1 |
松下銅頭 直徑 :
20mm ( 同日立 / MAC ) |
9 |
日規氣螺母 9/16``X18F |
| 2 |
大電銅頭 直徑 :
17.5mm |
10 |
松下2P插頭
直徑 : 25mm |
| 3 |
OTC舊型銅頭 |
11 |
大電2P插頭
直徑 : 21mm |
| 4 |
TOKIN 銅頭 |
12 |
日立氣螺母 M12X1.75 |
| 5 |
EURO 歐式銅頭 |
13 |
日立 2P插頭 |
| 6 |
日規Miller銅頭 |
14 |
Miller 2P插頭 |
| 7 |
美規Miller銅頭 |
15 |
林肯氣螺母 |
| 8 |
美規LINCOLN林肯銅頭 |
16 |
林肯 2P插頭 |

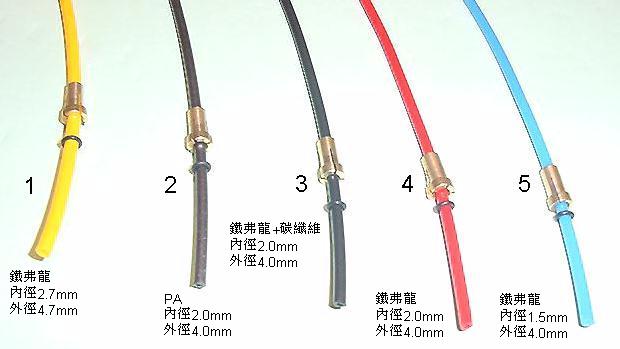

鐵弗龍 CO2焊槍導管
|
